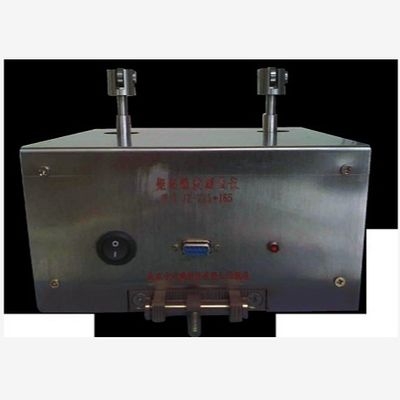

Ccm het Rechthoekige Spitse Vierkant van het Vorm Meetinstrument

Vierkant rechthoekig vorm spits meetinstrument voor de Delen van de Ononderbroken Afgietselmachine

Profiel

Het vierkant, het ogenblik en het ronde spitse meetinstrument keuren high-precision lineaire verplaatsingssensor als het meten van element, met hoge precisie en goede herhaalbaarheid goed. Meet het karretje in de structuur
Zorg ervoor dat de verplaatsingssensor in de correcte metingspositie is. Het karretje wordt met de hand getrokken bij een eenvormige snelheid, is de verplaatsingssensor gemeten punt door punt, en het gegeven wordt overgebracht aan de berekening door periodieke mededeling
De machine, in het gecoördineerde systeem om de kromme van de spitse verandering af te schilderen, berekent de spitse waarde en het dossier.

Materiaalmodel

Zyt-zdy-F/J/Y
F - staaf; J rechthoekige staaf; Y - ronde staaf

De component van product

Een reeks van het meten van karretje
Speciale lader
Draagbare computer en periodieke communicatie kabel
Spitse meter die software meten

Technische indicatoren

Het meten van lengte die van koperbuis ≥600mm, binnenholtegrootte meten kan volgens gebruikers worden aangepast
De metingswaaier van directe en boogverplaatsing is 0 ~ 10mm
Metingsnauwkeurigheid ≤0.01mm
Voeding: DC12V de navulbare batterij, continumetingtijd is niet minder dan 8 uren
De werkende temperatuur van dit product is 0 ~ 50℃

Producteigenschappen

LVDT-verplaatsingssensor met hoge precisie en goede stabiliteit;
Op batterijen, compact en flexibel, gemakkelijk te dragen en te gebruiken, sterke anti-interference capaciteit;
Periodieke communicatie, het gebruiken en controletechnologie, nauwkeurige signaaltransmissie;
Programmeerbare A/D-convertor met 16 bits, met hetgecontroleerde digitale filtreren, programma-gecontroleerde versterking, enz., om aan de behoeften van meting te voldoen;
Kan enige spitse, multi spitse, parabolische spitse, ononderbroken gegevensverzameling meten;
Het kan de kwaliteitsbewaking van de koperbuis, uniek aantal voor elke koperbuis, nauwkeurig verslag realiseren de metingstijd, intelligente vergelijkingsgegevens, en bereikt de versmalling van de koperbuis
Verandering het volgen.
