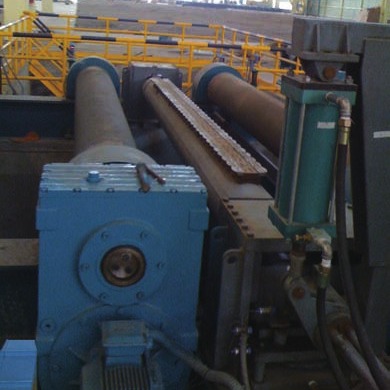

de jaren '90 herbergen Ononderbroken Afgietselmachine Ccm Deburring 80mm

Deburring Machine van het de machine Ononderbroken Afgietsel van de ononderbroken afgietselstaaf

Productprofiel

De ononderbroken afgietselstaaf het deburring functie kan de braam van staaf effectief en snel verwijderen, het effect op de oppervlaktekwaliteit van gebeëindigde staal het rollen producten verhinderen, en de kwaliteit verzekeren van staal het rollen. Het materiaal gebruikt de ronde schraper om de braam van staaf te verwijderen tijdens zich het bewegen, die een belangrijke rol in het verbeteren van het verwijderingstarief van braam en het verzekeren van de kwaliteit van ononderbroken afgietselstaaf speelt

Er zijn twee types van deburring machine van de ononderbroken afgietselstaaf: schrapertype en hamertype.

Materiaalmodel

Technische indicatoren

Geschikt om staaf te gieten: hete gietende staaf die, online deburring
Het gieten temperatuur: 500 ~ 900℃
Wanneer het deburring, het gieten snelheid: maximum20m/min
Concave kromming van gegoten plak: maximum 15mm/m
Het minimum uit elkaar plaatsen tussen voor en achterstaven: 3000mm
Het Deburring cyclusduur: 40 jaren '90 ~
Verticale slag van het deburring van schraper: maximum 150mm
De slag van de luchtlente: 80mm
Kleine cilinderslag: 70mm
Het Deburring de Hoek van de straalomwenteling: 90°
Roterende cilinderslag: 320mm
Luchtnetheid: maak samengeperste lucht schoon
Lucht bronne druk: 0,55 ~ 0.7mpa
Luchtoutput: 400N m3 /min
Waterkwaliteit: gezuiverd water voor industrieel gebruik
Waterdruk: 0,4 ~ 0.55mpa
Stroomtarief: 4m 3 /h

Materiaalsamenstelling

Deburring machine is hoofdzakelijk samengesteld uit voor opheffende zetel, deburring straal, achter opheffende zetel, roterende cilinder, elektrosysteem en de schakelaar van de positieopsporing.
De voor opheffende zetel omvat:
Opheffende steun, oliekop, dragende zetel, de luchtlente, enz. De luchtlente blaast, de dragende zetelstijgingen en de aandrijving de deburring straal om toe te nemen op. Programma 40 mm
(2) Deburring straal omvat:
Deburring schacht, cilinder, kamer van de cilinder de opheffende lucht, koelwaterkring, schraperblad
De achter opheffende zetel omvat:
De luchtlente blaast, de dragende zetelstijgingen en de aandrijving de deburring straal om toe te nemen op. Programma 40 mm
④Roterende cilinder:
Nadat de schraper de staafbramen verwijdert, drijft de cilinder de deburring straal om 90 graden te roteren, en de neer geschaafde bramen worden gedumpt in de lagere vultrechter

⑤Schrapertype:
Vierkante schraper, ronde schraper
⑥Schraper het opheffen wijze:
Onafhankelijke cilinder, de onafhankelijke lente
⑦De elektrosysteem en positieopsporingsschakelaar omvat:
PLC controleeenheid, werkende lijst, nabijheidsschakelaar, laser tegensensor voor plakopsporing en pneumatisch controlekabinet
